日期：2022-07-06

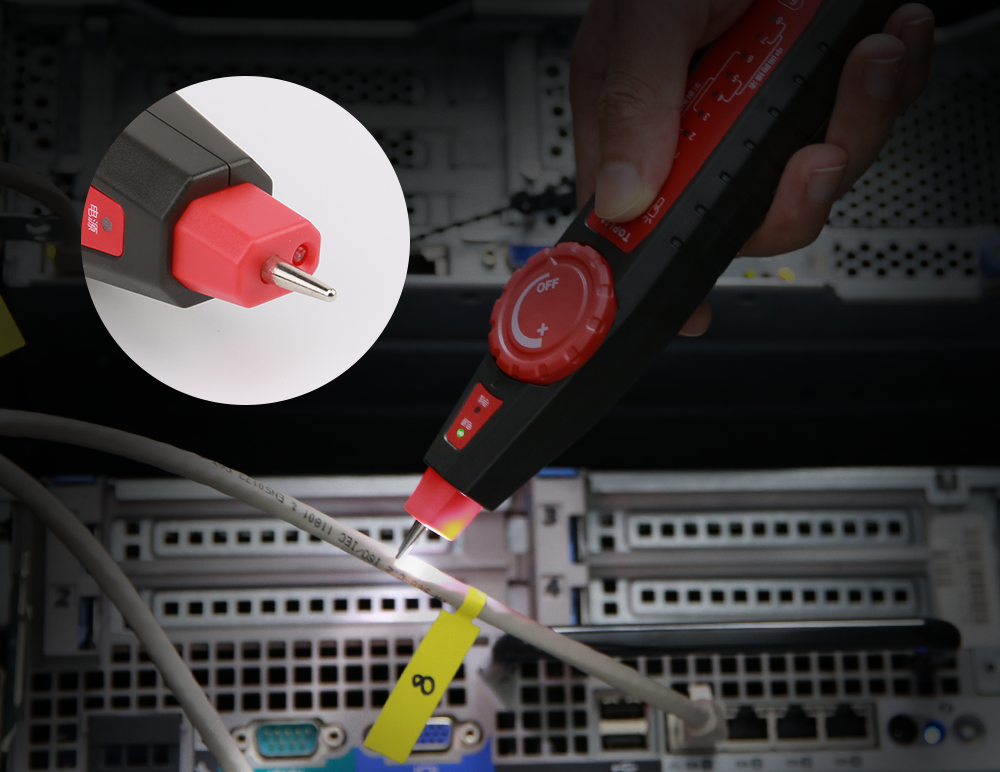

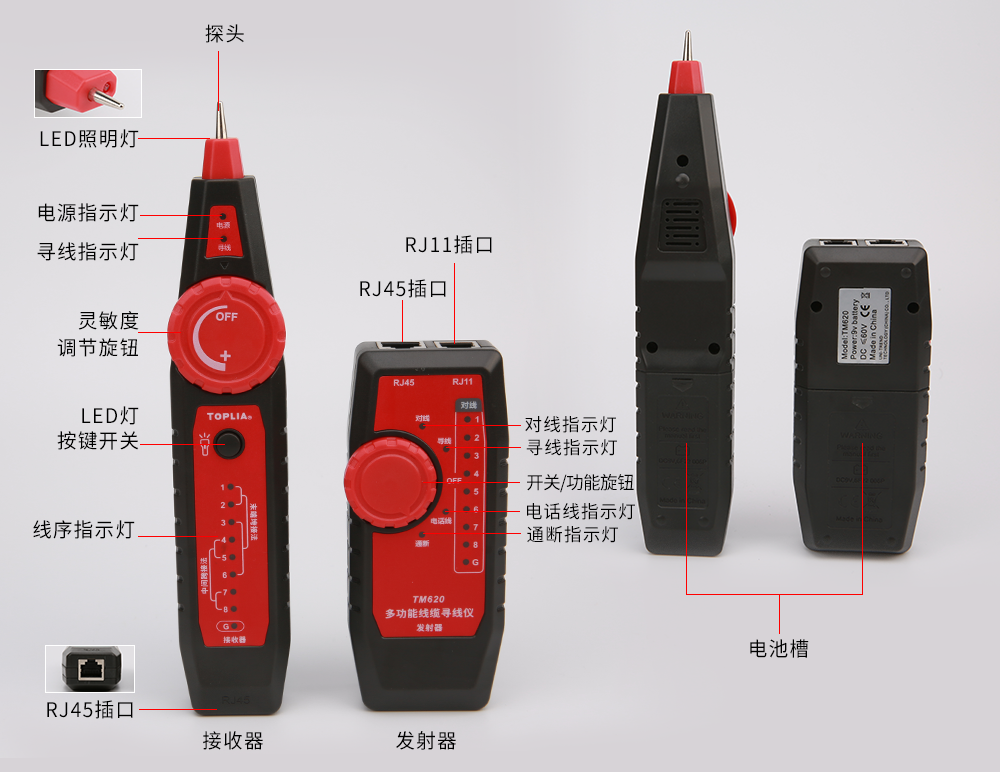

▌灵敏探头：反应灵敏，寻线准确

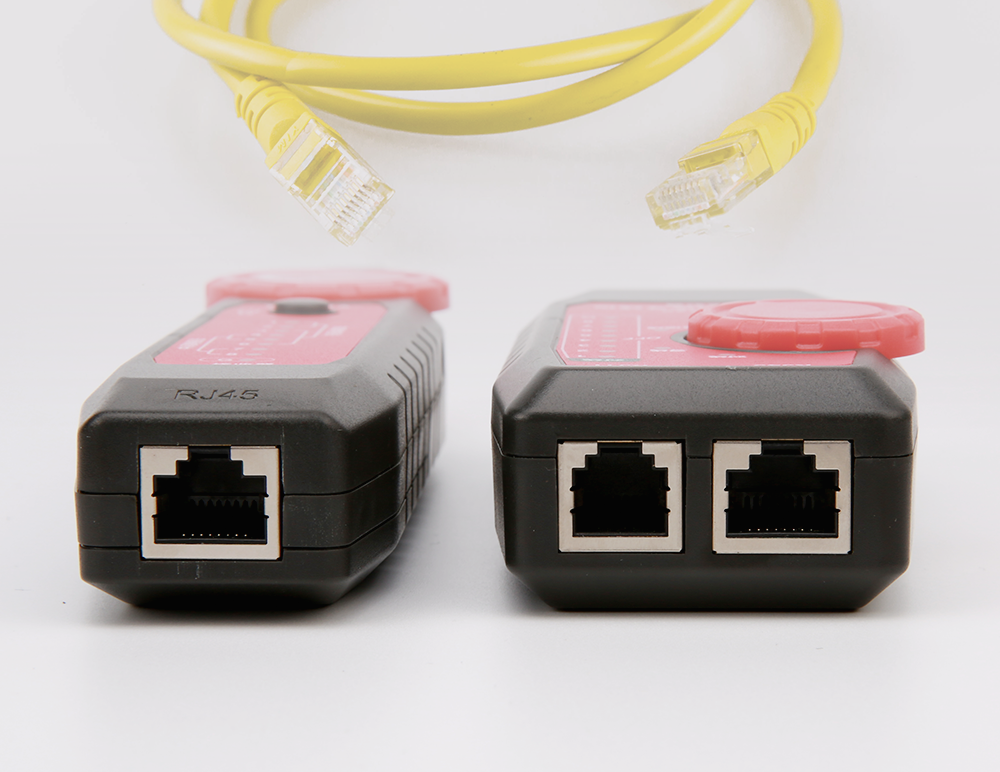

▌高标准接口：精密工艺，接触良好，稳固卡紧水晶头

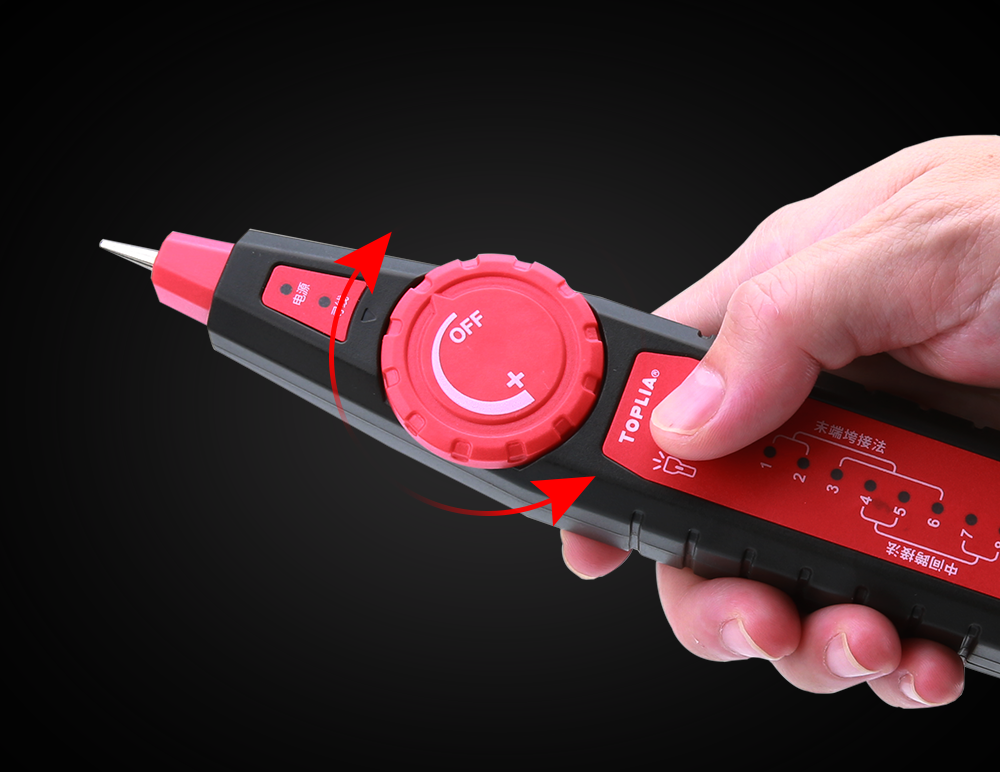

▌灵敏度调节旋钮：旋转顺滑，随心调节，操作便捷
▌LED灯照明：无惧黑暗环境，寻线更省心
▌电池槽：接收器、发射器均使用9V叠层电池供电，续航长久，更换简单

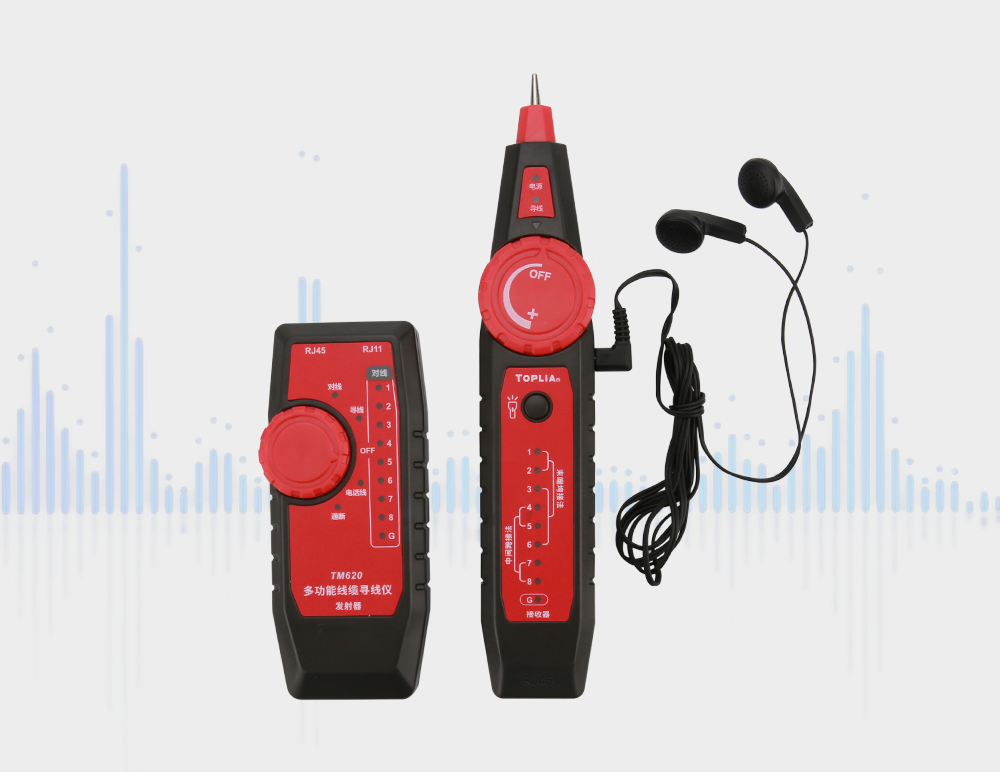

▌配备耳机：在嘈杂环境测试时，可戴上耳机进行操作，避免外界干扰
四大功能 快速检测

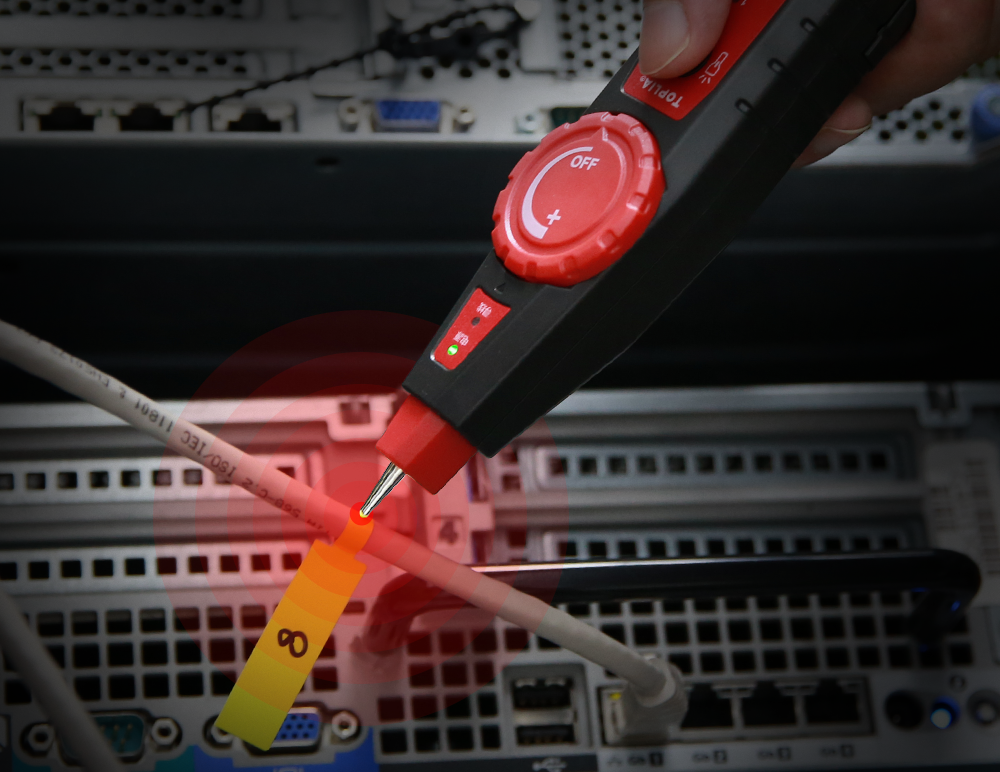

功能一：线路寻线
准确寻找电话线、网线、金属线缆
▼
1. 将发射器旋钮开关旋转至“寻线”档，进入寻线功能。
2. 将待测网线电话线一端接入发射器RJ45/RJ11接口。
3. 将接收器旋钮开关旋转至灵敏度最大，用接收器探头靠近线缆，当接收器接收到信号时，接收器发出“嘀嘀嘀”声，信号越强，黄绿色信号指示灯闪烁的越亮，以此方式快速定位线缆大致方位。
功能二：线路对线
检测网络线缆的线序、短路、断路、交叉等情况
▼
1. 将发射器旋钮开关旋转至“对线”档，进入对线功能。
2. 将待测网线一端插入发射器 RJ45接口，另一端插入接收器RJ45接口，通过线序灯亮状态判断线缆情况，具体演示如下:
通路：发射器和接收器对线灯对应逐一闪亮绿色。
短路：以2和5短路为例，当线序灯亮至2和5时，接收器2和5同时亮，但亮度较暗。
断路：以2断路为例，当线序灯亮至2时，发射器和接收器都不亮。
交叉：以2和5交叉为例，当线序灯亮至2时，接收器5亮起。
功能三：电话线状态检测
判断电话线极性识别、待机、振铃、摘机、通断多种状态
▼

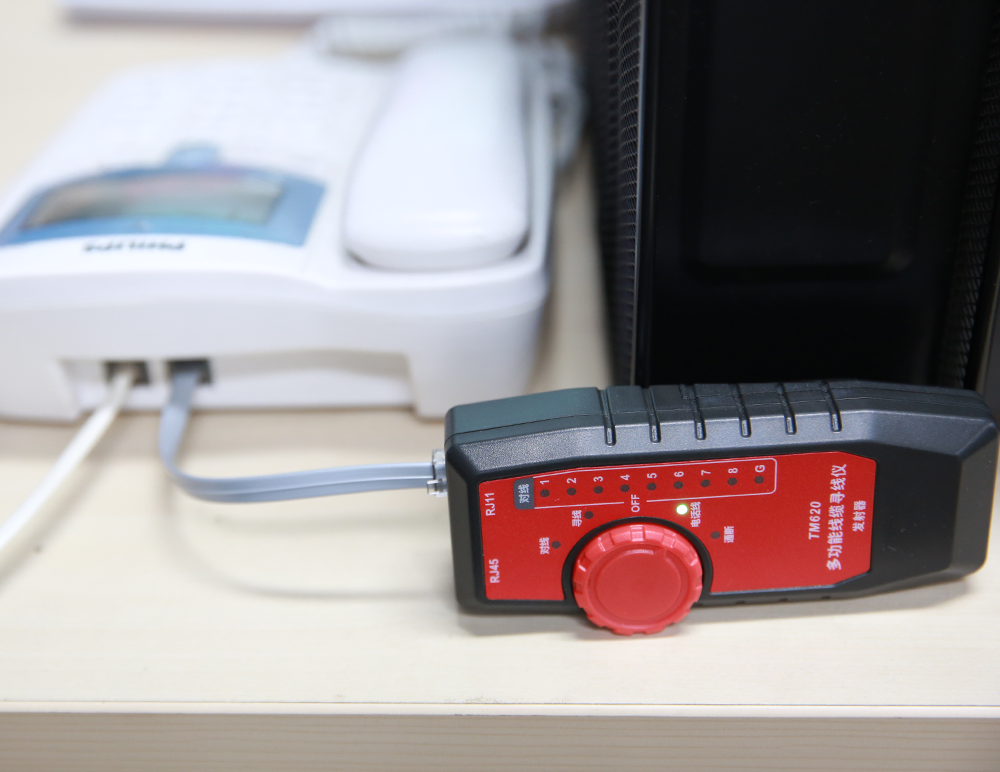

将发射器用RJ11适配线连接电话机，把发射器旋钮开关转动至"电话线"档，电话线指示灯亮起，结果如下：
电话线极性：
· 当绿灯亮时，电话线3P为正，4P为负
· 当红灯亮时，电话线3P为负，4P为正
电话线状态：
· 指示灯常亮--电话机空闲
· 红色和绿色灯交替闪亮时--电话机振铃
电话线通断检测：
将发射器用鳄鱼夹适配线连接电话机，把发射器旋钮开关转动至"通断"档，测试结果如下:
· 当电话线通路时--电话线指示灯不亮

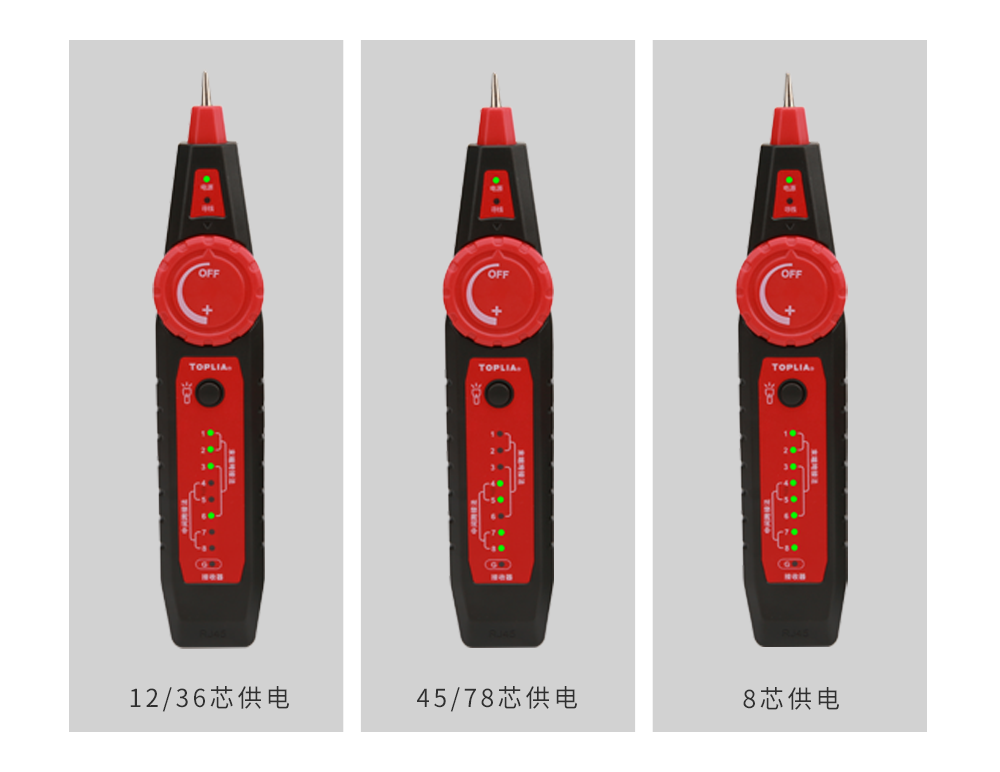

功能四：PoE交换机测试
接收器的RJ45用正常网线与POE交换机连接，可以测试 POE交换机的供电接法
▼
· D1D2或D3D6灯亮，说明此POE交换机供电方式为末端跨接法(12/36芯供电)；
· D4D5或D7D8灯亮，说明此POE交换机供电方式为中间跨接法(45/78芯供电)；
· D1D2或D3D6+D4D5或D7D8灯亮，说明此POE交换机为8芯供电。

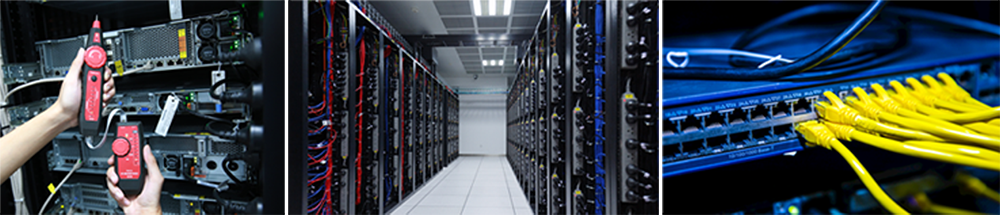

应用广泛
适用于电信工程公司、网络工程公司、电力部队等需要金属导线线路维护的弱电工程作业
